對一個天然氣監控站來說，連續的濃度、氣量、壓力、溫度等監控參數的監測十分重要。操作員需保證從中央控制室綜合監測系統的運行狀態，保護整個系統處在較高的安全水平。當相關參數偏離正常范圍時，系統發送信號通知操作員采取糾正措施。聯網實現分布在各地分散天然氣監控站點的集中監控，可以在線實時準確的掌握個天然氣監控站的運行狀態，完成緊急情況下的報警，實現對天然氣監控站進行整體集中管理，便于資源的優化配置，衛全面實現企業信息化奠定基礎。
利用3/4G網絡系統，天然氣公司可將天然氣監控站采集的天然氣數據實時傳輸?shù)郊斜O(jiān)控中心，以實現對天然氣監控站的統一監控和分布式管理，3/4G網絡可為天然氣公司提供簡單高效的通訊傳輸手段。

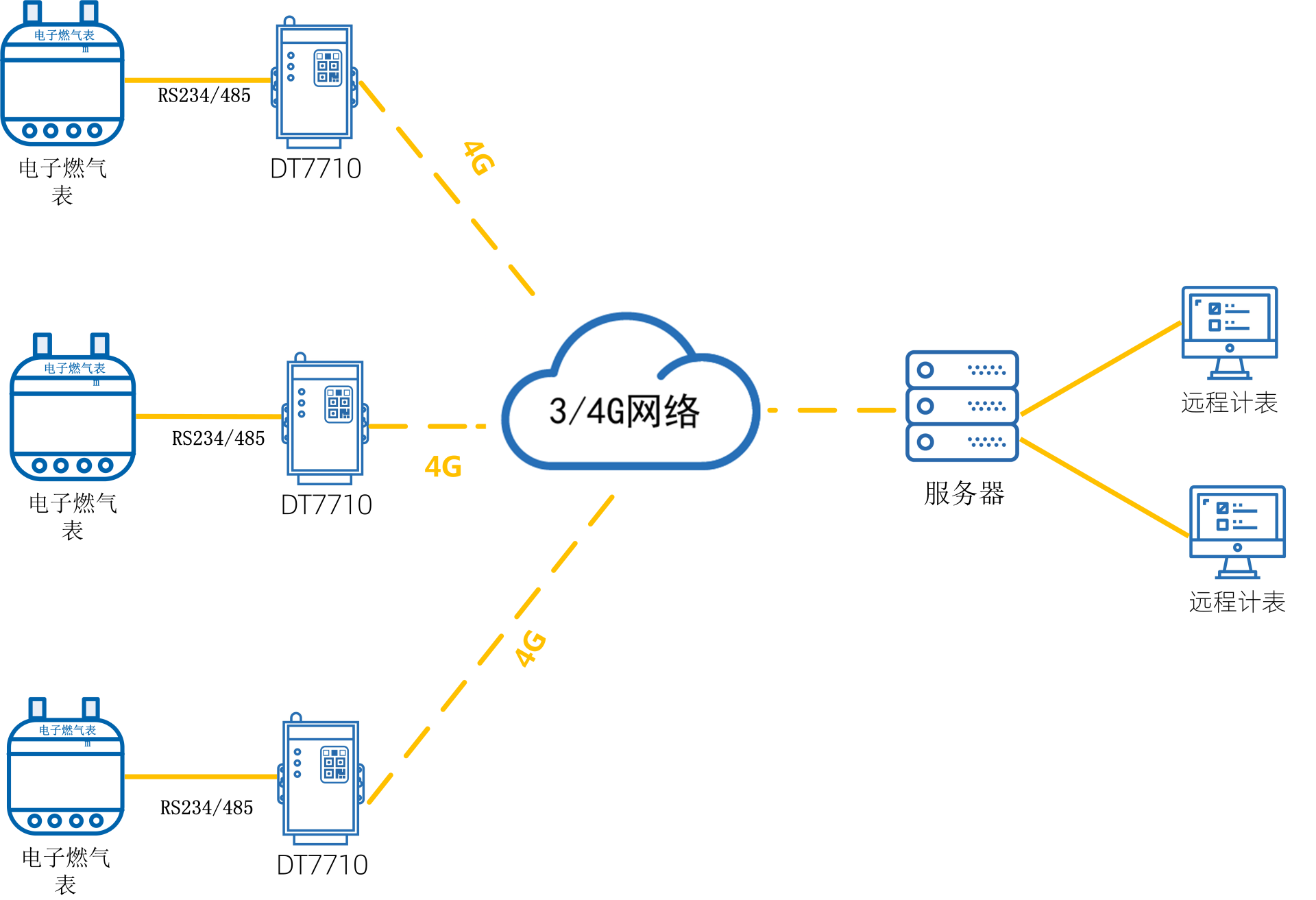

系統拓?fù)?/span>

系統由中心站和監測站組成，主站負責監控和管理，監測站采用DTU模塊實現數據采集及上傳。DTU7710通過RS232/458接口與電子燃?xì)獗?，監控數據經過協議封裝后放到4G無線網絡，通過無線網絡將數據送至監控中心，實現監控數據和監控中心系統的數據通訊。采用的傳感器包括溫度傳感器、濃度傳感器、氣量傳感器、壓力傳感器等，輸出為電壓、電流模擬信號等。

產品推薦優選DT7710系列工業無線數據終端，以2G/3G/4G網絡為承載網，為工業用戶提供TCP/IP之上的無線數據傳輸通道，實現了現場串口設備與中心控制系統間的無線數據通信，輕松完成對現場設備的遠程數據采集和控制。

DT7710系列工業級DTU是一款高性價比工業級無線數據終端，以4G網絡為承載網，為工業用戶提供TCP/IP之上的無線數據傳輸通道，實現了現場串口設備與中心控制系統間的無線數據通信，輕松完成對現場設備的遠程數據采集和控制。
