104：是廠站與配網主站進行通訊的規約，以以太網為載體，服務模式是平衡模式。

用于遠動控制通信的，用于調度自動化系統，廠站之間的通訊，電力系統中常見的設備分為 調度端（控制站、主站、客戶機） ， 服務端（被控站、子站，典型設備包含TTU、RTU等），兩者之間通過104規約來進行數據通信與傳輸。其傳輸層實際上使用的是TCP協議進行數據的傳輸。固定端口號為2404?！峨娏ο到y(tǒng)104規約幀報文解析》

注意這里的調度端和服務端，調度端往往安裝在PC電腦上，用網線連接（可靠的網絡），服務端是工業設備：

104規約的報文幀分為三類，I幀，S幀，U幀；

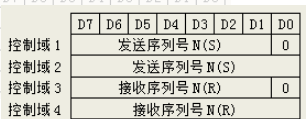

I幀為信息幀，用于傳輸數據，長度大于6個字節，用于編號的信息傳輸。向?qū)Ψ綀?bào)告已收到的信息幀序列號。可計數的信息傳輸功能。

發送方發送信息時，增加發送序列號；接收方確認對方的發送序號時，增加接收序號。帶信息發送并確認對方幀，I格式幀報文，有應用服務數據單元ASDU。

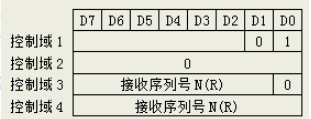

S幀為確認幀，用于確認接收的I幀，長度為6個字節，為短幀用于編號的監視功能。無應用數據可傳輸時，向?qū)Ψ綀?bào)告已收到的信息幀序列號，確認對方的發送。可計數的確認功能。

特點：控制域1，D0=1，D1=0

S格式幀，無ASDU，為短幀，長度僅6個字節。用于確認接收到對方的幀，但本身沒有信息發送的情況。

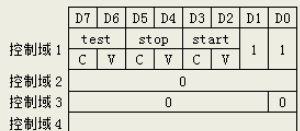

U幀為控制幀，用于控制啟動/停止/測試，長度為6個字節，為短幀控制用報文。鏈路測試生效和確認。

特點：控制域1，D0=1，D1=1

V表示生效，C表示確認。start表示啟動命令；stop表示停止命令；test表示測試命令。

U格式幀，無ASDU，為短幀，6個字節。

啟動U幀，用于啟動應用層傳輸；啟動數據傳輸生效和確認。

停止U幀，用于停止應用層傳輸；停止數據傳輸生效和確認。

測試U幀，雙方均無發送時，維持鏈路活動狀態。
